Buenas,

a raiz de una consulta de BlackDuke y ya aprovechando que tenía un TQS de un Cougar de Tom para revisar, os ofrezco este tutorial para el que le pase y quiera solucionarlo.



Los gases del HOTAS Cougar tienen algunos fallos de materiales, uno de ellos es que la "fuerza" ajustable con la rueda de fricción se va perdiendo con el uso. Existe un "freno" que se va desgastando y no hace su función. Arreglarlo es tan fácil como sustituirlo o "apañarlo". Como no lo venden, vamos a apañarlo



Paso 1: ABRIR EL TQS



- Colocar el throttle entre las piernas boca abajo. NO, no lo intentéis de otra manera o se os desmontará y puede que incluso se rompa algo



- Quitar los 8 tornillos de la base. Primero los del centro y luego los mas cercanos al borde.



- Con cuidado, retirar la tapa y dejarla boca arriba, que mancha con grasa.







Paso 2: DESMONTAR EL EJE DE GIRO



- Con MUCHO cuidado, levantar todo el eje de giro que es solidario a la palanca de gases, poniendo atención en la posición en la que se encuentran los carriles marcados en la foto y procurando no cargarse el potenciómetro también marcado en la foto. Lo mejor es sacarlo, a la vez, de su posición.



- Dejar el bloque en un lateral sin que los cables queden tirantes. Ojo, también mancha.





Paso 2.5 (opcional): CUSTOMIZAR LOS DETENTS:



- Pues ya que lo tenemos abierto, ¿por qué no modificamos la posición de los detents que hacen el ruido famoso y que están colocados como el culo un poco mal? ¡Incluso podemos quitarlos si el ruido molesta a la familia por la noche!



- Los detents están marcados en la siguiente imagen y se mueven aflojando cada uno de los dos tornillos, girándolos hasta la posición deseada y apretándolo de nuevo. No los sobreapreteis u os los cargareis. Lo justo para que no se muevan.



-¿Cuanto los movemos? Pues depende de gustos. Ya veis en la tapa donde rozan así que pensad 1 minutito y listo. A mi me parecía muy largo el tramo de posquemador y muy corto el de militar. Y además el cutoff no se usa en este HOTAS, así que lo quité directamente. Dejé 80% (a ojo) de militar y 20% de posquemata). Si los queréis quitar para siempre o hacerlos mas suaves, los podéis retirar directamente, limar para eliminarlos o poner un poco de cinta americana para suavizar el sonido.



- Si quereis trabajar mas a gusto, desenchufar el cable plano de la placa electrónica y desatornillar el cable amarillo de la misma. Luego lo pones todo donde y como estaba.





Paso 3: APAÑAR LA PIEZA DE FRICCIÓN



- El brazo metálico enganchado a la rueda que varía la fricción, lleva al otro lado un plastiquito negro que es el que genera dicha fricción, rozando contra el eje del throttle. Como se gasta hay que añadirle algo de material para aumentar la fricción.





- En este tutorial lo vamos a hacer con cinta americana (tan socorrida), podéis usar otro material y luego contarnos que tal va. Así que retiraremos esta pieza, la limpiaremos bien y la envolveremos con la cinta, dejando el tetón que queda debajo libre.





- Colocamos la pieza en su misma posición, colocamos el brazo metálico en su posición, si se ha movido.





Paso 4: COLOCAR EL EJE EN SU POSICIÓN



- Limpiamos cualquier rastro de grasa en el eje SOLO donde rozará la pieza de fricción.



- Colocamos el potenciómetro en el hueco del eje.



- Alineamos bien los carriles de antes y los colocamos como los encontramos en el Paso 2.



- Reposicionamos el eje y el potenciómetro en su posición dentro de los carriles, procurando no pillar los cables y sin mover el brazo de fricción.



(para esto no hay foto posible, debe quedar como en la foto del Paso 2)





Paso 5: CERRAR LA TAPA



- Giramos la rueda para dejarla en su posición de menos fricción. O sea, según como tenemos colocado el TQS, donde queda mas bajo (mas cercano al suelo).



- Posicionamos la tapa en su posición (probamos que tal van los detents antes de poner los tornillos si habéis hecho el Paso 2.5)



- Ponéis primero los tornillos del centro y luego los de fuera. Apretadlos fuerte.



Paso 6: PRUEBA DE FRICCIÓN



- Apretadlo la rueda hasta su posición maxima. Os debe costar moverlo.



- Ajustarlo a vuestro gusto.



- Disfrutad hasta que toque repetir el tutorial...



Un saludo,

Mr.Well

Editado 8 de Octubre del 20177 a por Blackduke
Con permiso de Mr. Well he subido las fotos a un servidor y las he recolacado en el texto para mayor claridad. Gracias Well.

Muy util! a mi me tocara dentro de poco, todavia me aguanta... o eso digo yo...xD

Gracias por leer este super brico consejo

Viva los manitas.

MrWell, muchas gracias por el tutorial, ¿podrías volver a subir las fotos si aún las conservas?



Estoy modificando un cougar para cambiarle el potenciómetro del throttle por uno de efecto Hall y el microstick que lo tengo bastante fastidiado, y ya que lo tengo abierto me gustaría dejarlo perfecto...



Hasta finales de agosto no cambiaré el potenciómetro pero aprovecharé para marcarme un tutorial también por si alguien más se quiere animar...



¡Gracias!

Las tengo. Las resubiré cuando pueda.

Gracias por el aviso

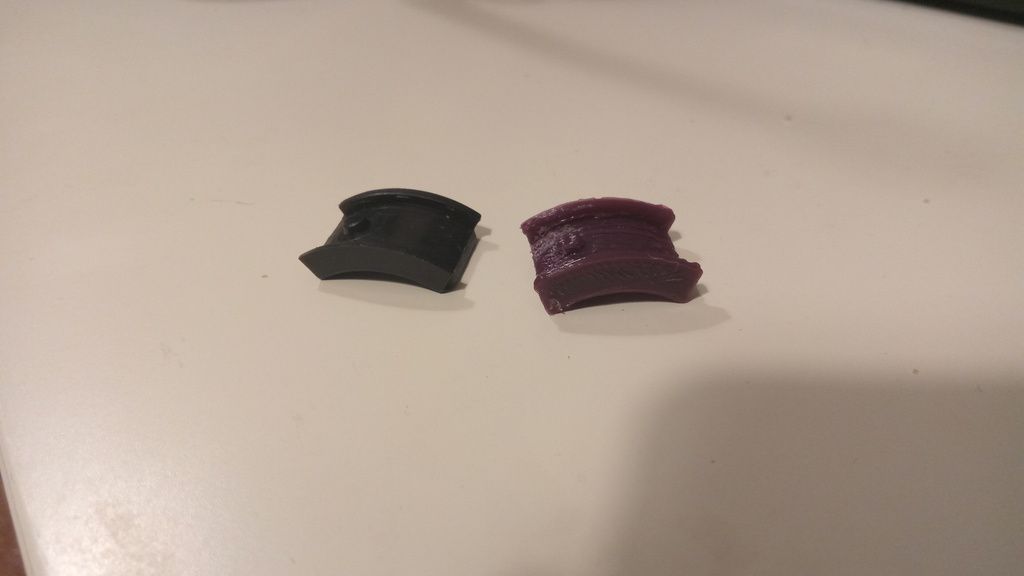

O podeis pedirme una replica hecha por impresora 3D de momento la estoy probando y va bastante bien, me ha llevao mis horas para dejarla como la original, pero si el material aguanta creo que merecera la pena, ademas es muy sencillo de cambiar, quitas una y pones otra. Ya os ire contando





Pues valgeir si te va bien avisa... es un puto asco que esté tan flojo.

Ole, ole y ole.

Seguro que hay demanda mundial de esta pieza.

Ponlo también en BenchmarkSims a un precio adecuado y venderas a porrón.

Gracias por la currada

Pues no es mala idea, lo voy a probar un tiempo primero y si va bien lo pondre a ver que pasa.

Muy bueno, que maravilla las impresoras 3D, ¿Que tipo de plástico estás usando? si se desgasta rápido igual puedes mirar otros tipos o averiguar el del original, pero creo que no había mucha variedad para impresoras 3D por lo que pregunté una vez.

O podeis pedirme una replica hecha por impresora 3D de momento la estoy probando y va bastante bien, me ha llevao mis horas para dejarla como la original, pero si el material aguanta creo que merecera la pena, ademas es muy sencillo de cambiar, quitas una y pones otra. Ya os ire contando





Valgeir eso puede ser muy interesante, cuéntanos que tal te va, yo podría estar muy interesado en un par...



Gracias MrWell por resubir las fotos, ya tengo el material para modificar el potenciometro del cougar pero como siempre me falta tiempo...



Saludos

Si hay varios materiales, tendre que ver, de momento PLA que es el basico

Antes de vender algo informaos de derechos, copyright... no vayáis a tener un susto



Enviado desde mi D6603 mediante Tapatalk

Muchas gracias, me ha venido de perlas!!! aunque me he pasado de ponerle capas de cinta y al intentar poner la tapa ésta basculaba demasiado... he tenido que volver a abrir y dejar sólo 2 capas de cinta americana. Ahora va genial, a ver si aguanta un tiempo jejeje.
